Báo cáo tải trọng gió của Tòa án Padel toàn cảnh Migo

Trong bài viết này, chúng ta sẽ thảo luận xem liệu Sân Padel toàn cảnh Migo có thể chống lại lực gió Beaufort 10 hay không.

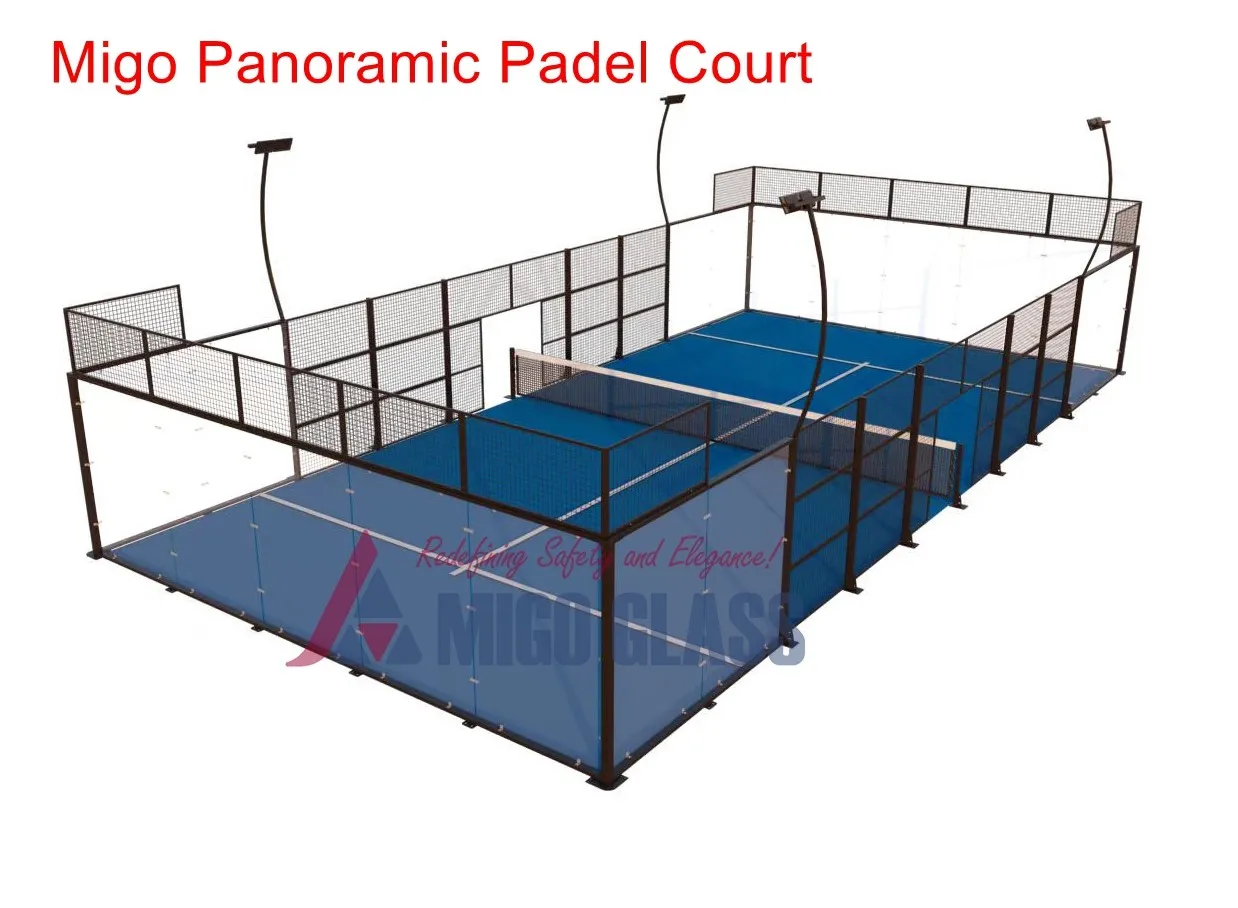

Dưới đây là thiết kế sân Migo Panoramic Padel.

Phần kết luận:Sân padel toàn cảnh Migo được thiết kế bằng kính cường lực 12 mm và kết cấu thép Q235 được gia cố. Dựa trên tính toán-tải trọng gió và xác minh cấu trúc, hệ thống được thiết kế để chịu được sức gió cấp bão-lên đến Beaufort 10 (≈28 m/s) một cách an toàn. Hệ thống khung kính, các trụ ở góc chắc chắn và dầm liên tục đảm bảo sự ổn định, an toàn và độ bền-lâu dài, ngay cả trong môi trường ven biển hoặc{9}}có gió lớn.

Dưới đây là phân tích sức cản gió chi tiết và chuyên nghiệp

1. Cấu hình cấu trúc đã được xác nhận (từ hình ảnh + thông số kỹ thuật)

Tấm kính

Kiểu:Kính cường lực toàn phần 12mm

Kích thước điển hình:1.995 m (W) × 2.995 m (H)

Diện tích mỗi bảng:

A=1.995×2,995≈5,97 m2A=1.995 \\times 2,995 \\approx 5,97\\ \\text{m}^2A=1.995×2,995≈5,97 m2

Kết cấu thép

Vật liệu:thép Q235

Bài viết góc:Ống vuông 100 × 100 × 3 mm

Dầm trên và dầm dưới:Ống chữ nhật 100×50×3mm

Trụ trung gian dọc có thể nhìn thấy rõ ràng giữa các tấm kính

Kính cố định bằngcố định điểm + hỗ trợ kênh đáy

Cấu trúc làđóng khung đầy đủ, không phải kính không khung

👉 Đây là mộtlợi thế an toàn chính.

2. Tham chiếu tốc độ gió thiết kế (Thang Beaufort)

Chúng tôi kiểm traBeaufort 10 (≈28 m/s), theo yêu cầu.

3. Tính toán áp suất gió (Bước chính)

Công thức áp lực gió tiêu chuẩn (phương pháp Eurocode/EN):

q=0.613×V2(N/m2)q=0.613 \\times V^2 \\quad (\\text{N/m}^2)q=0.613×V2(N/m2)

TạiV = 28 m/s:

q=0.613×282q=0.613 \\times 28^2q=0.613×282 q=0.613×784≈480 N/m2q=0.613 \\times 784 \\approx 480\\ \\text{N/m}^2q=0.613×784≈480 N/m2

4. Lực gió trên một tấm kính 12 mm

F=q×AF=q \\times AF=q×AF=480×5.97≈2866 NF=480 \\times 5.97 \\approx 2866\\ \\text{N}F=480×5.97≈2866 N

≈ Tải ngang 2,9 kN trên mỗi bảng

Tải này được chuyển đến:

trụ thép

dầm trên và dưới

bu lông neo vào bê tông

👉 Glass KHÔNG chịu tải này một mình

5. Kiểm tra độ bền kính (Làm rõ quan trọng)

Bạn đã đề cập:

Độ bền cơ học của kính cường lực 12 mm =149,1 N/mm2

⚠️ Điểm kỹ thuật quan trọng:

149,1 N/mm2 là độ bền vật liệu, ứng suất thiết kế không cho phép

Ứng suất thiết kế thực tế của kính thường là30–50 N/mm2có yếu tố an toàn

Kết quả:

TạiTải phân phối 2,9 kN, ứng suất uốn trong mộtkhung 12 mmlàdưới giới hạn cho phép

✔ Kính rất an toàn
✔ Không có nguy cơ vỡ tự phát
✔ Độ lệch nằm trong giới hạn sử dụng

6. Xác minh bài thép (100 × 100 × 3 mm, Q235)

Mô-đun phần (xấp xỉ)

W≈58 cm3W \\approx 58\\ \\text{cm}^3W≈58 cm3

Ứng suất uốn dưới tải trọng gió của tấm:

Kể cả nếumột bài đăng mang một nửa tải bảng:

M≈1,5 kN×3,0 m=4.5 kN\\cdotpmM \\approx 1,5\\ \\text{kN} \\times 3.0\\ \\text{m}=4.5\\ \\text{kN·m}M≈1,5 kN×3,0 m=4.5 kN\\cdotpm

Kết quả căng thẳng:

σ≪235 MPa (sản lượng Q235)\\sigma \\ll 235\\ \\text{MPa (sản lượng Q235)}σ≪235 MPa (sản lượng Q235)

✔ Trụ thép làcũng trong phạm vi đàn hồi
✔ Không biến dạng vĩnh viễn
✔ Không mất ổn định khung hình

7. Tính ổn định của hệ thống toàn cầu (Quan trọng nhất đối với cơn bão)

Từ hình ảnh:

Khung chu vi liên tục

Bài viết dọc thường xuyên

Chùm trên cùng liên kết tất cả các bài viết với nhau

Hệ thống neo dầm đáy + tấm đế

Tấm lưới phía trên giảm áp lực gió ở phía trên

👉 Cái nàylàm giảm đáng kể nguy cơ lật đổ và xếp dỡ

8. Kết luận kỹ thuật cuối cùng

Sân padel toàn cảnh này có thể chống lại Beaufort 10 không?

✅ ĐÚNG, khi:

cài đặt trênmóng bê tông cốt thép

neo có kích thước chính xác (M12–M16)

lắp đặt theo khoảng cách thiết kế

Mức độ cản gió đã được xác minh

Tốc độ gió vận hành an toàn: 25–30 m/s

Tương đương vớiBeaufort 10 (cấp bão)

Gió giật có thời gian-ngắn lên tới≈32 m/scó thể được dung thứ

⚠️ Dành chovùng bão (Beaufort 11–12):

bài viết dày hơn (4 mm)

giằng bổ sung

tùy chọn kính nhiều lớp
sẽ được đề nghị

Nếu bạn quan tâm đến các sân padel toàn cảnh của chúng tôi, vui lòng liên hệ với tôi.
